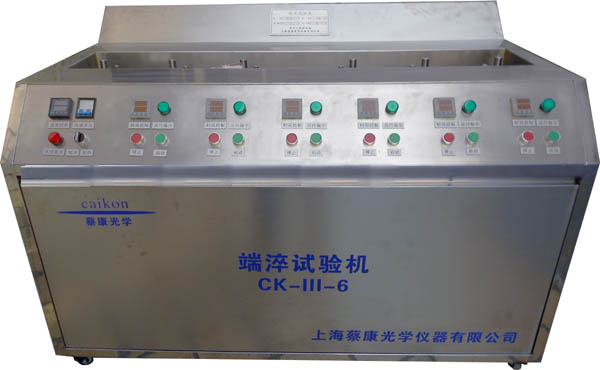

蔡康CK-III-6自動端淬試驗機
六工位端淬實驗機
端淬試驗機（末端淬火試驗機）
蔡康熱處理設備CK-III-6端淬試驗機是根據國家標準GB/T225—2006（鋼 淬透性的末端淬火試驗方法Jominy 試驗）對端淬試驗的具體試驗要求設計制造的，可以進行標準的材料端淬試驗。
淬透性的含義：淬透性是鋼的一種重要的熱處理工藝性能，是鋼的一種屬性，是指鋼淬火時形成馬氏體的能力。一般以圓柱形試樣的淬透層深度或沿截面硬度分布曲線表示。
淬透性的評定標準通常認為：除馬氏體外，允許含有一定量的非馬氏體組織。一般采用表面至半馬氏體組織（即該層是由50％馬氏體和50％非馬氏體組織組成）的距離作為淬硬層深度。淬透層越深，表明鋼的淬透性越高。
一：技術介紹
蔡康CK-III-6 系列端淬試驗機在本公司第一代產品FBD系列基礎上，該裝置要求完全滿足GB/T225-2006（鋼 淬透性的末端實驗方法（Jominy 試驗））標準中的規定。適用于優質碳素結構鋼、合金結構鋼、彈簧鋼、部分工具鋼、軸承鋼、低淬透性結構鋼等鋼種的端面淬火實驗。
蔡康CK-III-6 端淬試驗機與普通端淬試驗機相比，在以下幾個方面進行了改進，使之更具有高科技含量，穩定性遠超前代產品，同時也更方便用戶的使用。采用了數字化淬火時間控制系統，可自動完成啟動-自動噴水-淬火-結束的整個工作循環并且整機設計布局合理，結構合理，易于使用，便于保養和維修。
二：主要特點
1．試驗機由機架、水箱、水泵自動循環水系統、噴水時間設定系統、噴嘴精密調節裝置、水溫調節控制系統等部分組成。
2．CK-III-6控制系統采用PCB電路設計(市面上很多沒有技術實力的公司還是抄襲別人的，采用插拔分離的繼電器拼湊而成的，根本沒有系統的電路設計，可靠性難以保證)。
3．試驗機整機（水箱 噴嘴支架 機架 面板 擱板）采用J304不銹鋼焊接，水箱、噴管等與水長期接觸部件采用1Cr18Ni9Ti不銹鋼制作，每個工位采用高靈敏度水泵，獨立水泵噴水。
4．噴水啟動功能的控制采用高靈敏度光電傳感器自動控制與手動控制兩種方法。
5．時間控制采用高精度數顯時間繼電器，具有報警功能，到達設定時間后會自動關閉。每個噴嘴的噴水時間可分別設定，還可分別調整噴水高度，保持水柱的平穩。
6．水溫控制采用壓縮機制冷及加熱棒制熱。水溫控制精度高水箱裝有溫度控制儀表。
7．所使用安裝的各種計量儀表均方便拆卸，以便送檢。
8．安裝進水管和出水管，進出水管均為6分管.安裝進水管和出水管，進出水管均為6分管，排水管直接插入就可以，不需要打開外箱。
9．試樣支架內孔與噴嘴的對中穩定，并且容易調節（配備有專用中心高度調節器）
二 ：CK-III-6 端淬試驗機主要技術數據
| 主要枝術參數 |
單位 |
數值 |
| 工位數 |
個 |
6 |
| 水咀噴口直徑 |
mm |
12.5 |
| 噴水時間設定范圍 |
分鐘 |
1-99 |
| 水柱自由高度 |
mm |
65±10(可調) |
| 水箱容積 |
L |
75-150 |
| 水咀至試樣端面距離 |
mm |
12.5 |
| 外形尺寸(長X寬X高)及重量 |
Cm/Kg |
135*85*80 / 150 |
| 總功率 |
W |
1500W |
| 水溫控制范圍 |
℃ |
20±5 |
三、淬透性的測定方法（末端淬火試驗法）
試驗時，先將標準試樣加熱至奧氏體化溫度，保溫30～40min，然后迅速放在端淬試驗機上端淬淬火。結束后，取下試樣，按照國家標準的規定，進行硬度測量，然后得出端淬曲線。
鋼的淬透性用末端淬火法測定，如下圖：
下圖是 鋼 淬透性末端淬火試驗淬透性曲線
冷卻完畢后沿試樣兩側長度方向每隔一定間距測量一個硬度值，即可得到沿長度方向上的硬度變化，所得曲線即為該鋼的淬透性曲線，如下圖所示。
